棘爪和棘輪的工作原理和結構類型明白洗衣機離合器部件的重要性
更新時間:2022-06-17
瀏覽量:988

什么是棘爪?

   撥動棘輪做間歇運動。 棘爪被連桿驅動做往復運動,從而驅動棘輪做單向運動。 用于夾緊棘輪的結構部件,允許棘輪在一個方向上移動并在相反方向上鎖定。 與棘輪形成一對運動副的構件起到單向傳動的作用,棘輪可與棘爪一起使用,例如,自行車后輪棘輪使自行車向前旋轉,但是自行車不能被后輪向后驅動!還有就是洗衣機離合器裝置中也運用到此類部件。


棘爪工作原理

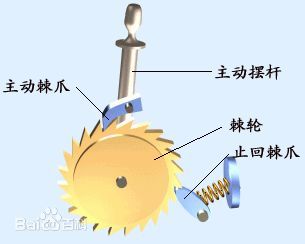

圖中顯示了機械中常用的外部嚙合棘輪機構,它由主動擺桿、棘爪、棘輪、止回棘爪和框架組成。驅動件寬松地套在與棘輪固定連接的從動軸上,并與驅動棘輪的轉動副連接。 當驅動件逆時針擺動時,驅動爪插入棘輪的齒槽中,使棘輪轉動一定角度,此時,止回爪在棘輪的齒背上滑動。 當驅動構件順時針旋轉時,止回爪阻止棘輪順時針旋轉,而驅動爪可以滑過棘輪的齒背,因此棘輪此時不會移動。 因此,當驅動構件連續往復運動時,棘輪在一個方向上間歇運動。


   棘輪結構的類型及其主要特征是什么?


   1、棘輪機構根據其結構形式可分為齒棘輪機構和摩擦棘輪機構


   (1)本結構簡單,制造方便;可以通過選擇合適的驅動機構來實現啟動和停止之間的時間比。 這種機制的缺點是移動范圍只能逐步調整,噪音、沖擊和磨損都很大,因此不適合高速行駛。


   (2)摩擦棘輪機構在齒棘輪機構中使用偏心扇形楔代替棘爪,而非齒摩擦代替棘輪。 它具有傳輸平穩、無噪音的特點,移動范圍可以無級調節。 然而,由于摩擦傳遞,會發生滑動。雖然它可以起到安全保護的作用,但傳輸精度不高,適用于低速輕載場合。


   2、棘輪機構按嚙合方式可分為外棘輪機構和內棘輪機構


   (1)外部接合棘輪機構的棘爪或楔形件安裝在棘輪外部,而內部接合棘輪機構的棘爪或楔形件在棘輪內部。


   (2)外部嚙合棘輪機構因其加工、安裝和維護方便而被廣泛使用。  該內嚙合棘輪機構具有結構緊湊、外形尺寸小的特點。


   3、根據從動件的運動形式,棘輪機構可分為單作用棘輪機構、雙作用棘輪機構和雙向棘輪機構


   (1)單作用棘輪機構只能在驅動構件沿某一方向擺動時推動棘輪旋轉。


   (2)在驅動搖桿雙向往復運動的過程中,雙作用棘輪機構分別驅動兩個棘爪推動棘輪旋轉兩次。 雙作用棘輪機構通常用于負載大、棘輪尺寸有限、齒數少以及主動擺桿的擺角小于棘輪節距的情況。
