zui新開發了一種帶有內置滾珠軸承的單向離合器，用于全自動洗衣機. 這個新的除了滾珠軸承之外，產品還具有單向離合器的功能，有助于縮小機械零件、組裝簡化和更高的扭矩容量. 本文介紹了該系統的結構、特點和該產品的性能特征以及評估測試結果.
一、介紹
為了滿足用戶的需求，電器的性能不斷提高. 電動洗衣機也不例外. 洗衣機已經從這兩個改進了一水箱系統到全自動系統. 此外，已經實現了更大的容量和更安靜的操作. 性能也有顯著的提高，例如采用傾斜滾筒機構和DD逆變器電機，近年來可以看到使用超聲波或離心力的新洗滌系統.
為了應對這些趨勢，軸承必須設計成承受高負載扭矩，在自由旋轉方向上具有低旋轉扭矩，并且像標準軸承一樣安靜地工作. 此外，軸承必須與標準軸承的包絡尺寸，同時減少洗衣機中使用的零件總數.本文介紹了在高洋開發并用于全自動洗衣機的新型內置滾珠軸承單向離合器的基本性能和耐久性能.
二、洗衣機市場及全自動洗衣機的結構
目前，全球洗衣機市場據說每年超過4000萬臺，洗衣機的洗滌系統大致分為以下三個系統:
1、滾筒系統偽orizontal旋轉軸，流行于歐洲)
2、攪拌器系統(垂直旋轉軸，流行于北美)
3、波輪系統(垂直旋轉軸，流行于日本、東南亞)
( 2 )和( 3 )的類型在結構上非常相似. 攪拌器系統有一個短的反向循環，并通過洗滌水進行洗滌，而攪拌器系統有一個長的反向循環，并通過在固定時間內旋轉產生漩渦進行洗滌.
后一種類型在日本很受歡迎，包括一個雙槽系統，在該系統中洗滌和脫水是分開進行的

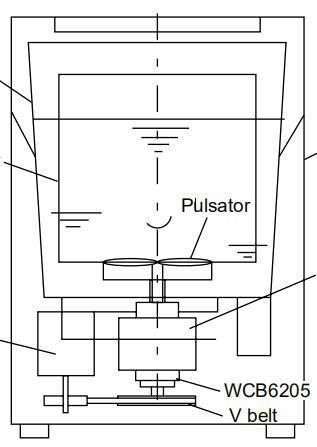

罐，以及一個全自動系統，在該系統中，洗滌和脫水是在同一個罐中完成的. 整個日本國內市場是一個基于需求的穩定市場.每年有500萬個舊單元被新單元取代.全自動系統機器所占的百分比逐年增加，zui近約為3.每年800萬臺( 1997年、1998年)是全自動的(根據日本電氣制造商協會). 全自動洗衣機的結構如圖4所示.
1. 在全自動系統(包括攪拌器系統)中，因為洗滌和脫水應該在同一個罐中進行，所以洗滌罐是雙重結構. 旋轉干燥時，內罐和攪拌器同步旋轉，洗滌時，僅攪拌器需要間歇運行(或往復). 由于這個原因，采用了雙結構驅動軸，并且使用單向離合器，使得在攪拌器反向旋轉期間罐不會轉動.
過去，彈簧離合器或滾柱離合器被用作這些單向離合器，但是zui近，為了節省成本，機構部分的空間和簡化的組裝，對滾珠軸承和單向離合器的集成需求增加了. 因此，對于這一應用，高友開發了一種帶有內置滾珠軸承的單向離合器，該離合器在標準深溝滾珠軸承的主要尺寸上兼具軸承和單向離合器的功能.
